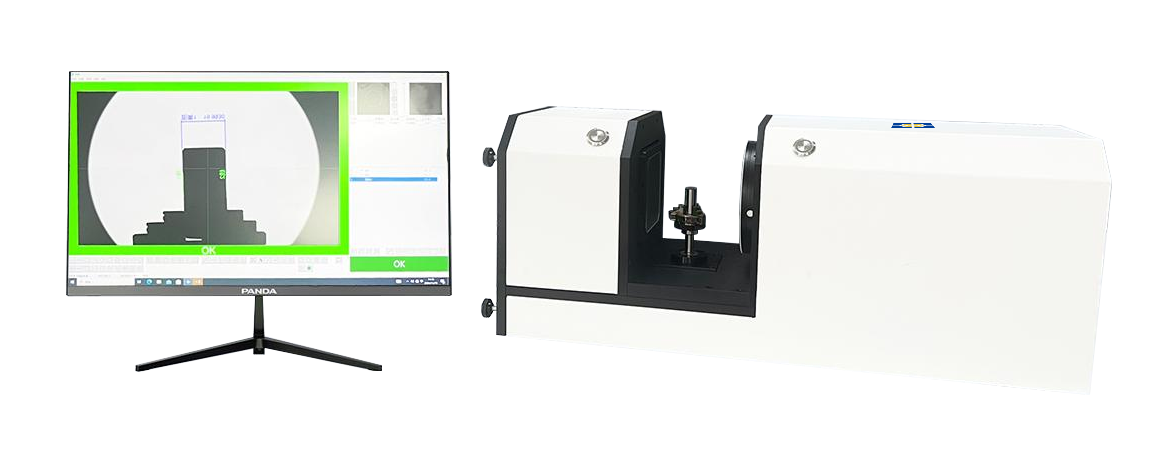

EX 100LW
立卧一体闪测仪

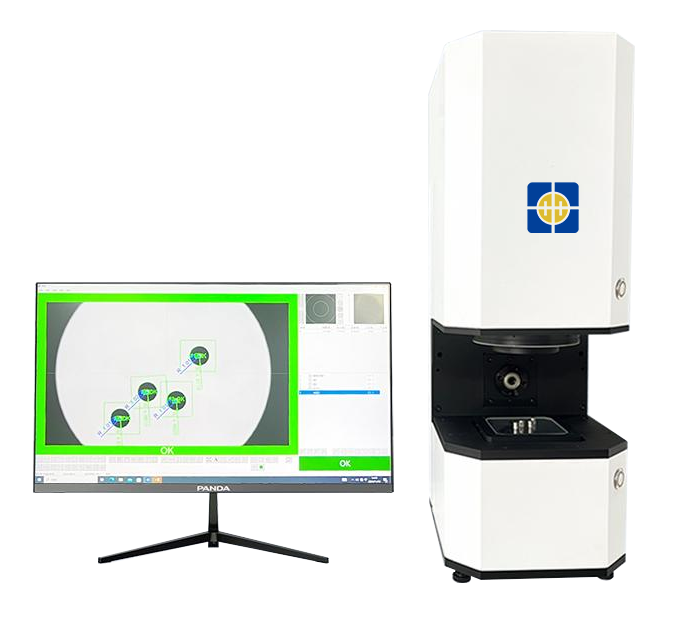

（此图为参考图，具体以实物为主）
立卧一体式闪测仪：
即可立着测，也可卧着测，自动识别测量，可以实现快速、稳定的输出产品数据。
特点：成像清晰、自动对焦、数据稳定、自动导报表。
一、产品参数：
设备类型 | 立卧一体闪测仪 |
主机 | 专用机 |
显示屏尺寸 | 21.5寸，1080P |
工业相机 | 2000万像素USB3.0 |
工业镜头 | 0.108倍双远心镜头 |
照明系统 | 远心平行光源(绿色) |
辅助光源 | 170环光(白色) |
测量范围 | 100*80mm |
测量精度 | {3+L/100)um |
显示单位 | 0.1μm |
软件系统 | 闪测仪专用软件 |
输入电源 | AC220V,2A |
设备尺寸 | 300*350*837mm |
三、测量方式
3.1、立式测量
无需工装夹具
工件可以任意摆放，一键测量，测量效率是传统仪器的10-20倍自动对焦，排除人为干扰，重复性高。
适合产品:适合立式闪测仪适用于平面及回转体工件，满足不同规格类型产品的测量。
3.2、卧式测量
采用工装夹取零件
一键式测量二维尺寸，自动对焦，排除人为干扰，重复性高
适合产品:轴类零件尺寸的快速测量，包括直径、高度、台阶差、角度、R角等尺寸。
四、功能介绍
4.1、自动匹配工件，任意放置，一键测量
可自动搜索匹配并调出用户程序,快速识别工件的形状和特征，自动定位测量对象并匹配模板。

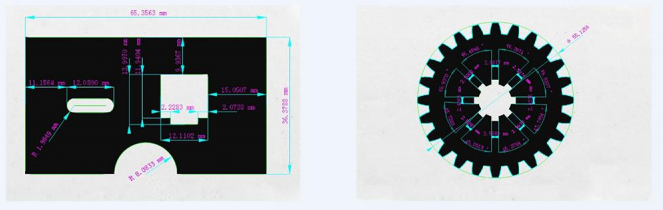

4.2、全面的测量元素
点、高点、线、高线、圆(半径、直径、真圆度、周长、面积，大半径、小半径)、弧、矩形(长、宽、周长、面积)、椭圆(长轴、短轴)、键槽(长、宽、周长、面积)、圆柱直径、密封圈(通过周长计算半径、密封圈大半径、小半径、厚度)测量结果再计算(大值、小值、平均值、求和)。
4.3、标注
距离、X距离、Y距离、半径、直径、角度。
4.4、形状误差评定
直线度、圆度。
4.5、位置误差评定
平行度、垂直度、同心度、位置度。
4.6、坐标系转换
笛卡尔坐标(X，Y)与极坐标(R，)可方便选择。可即时转换测量值的基本单位MM、INCH。坐标平移、坐标旋转，建立工件坐标系。
4.7、测数据
可以自定义EXCEL模板，可以指定输出单元格。软件自带CPK模板，可以计算MEAN、MAXIMUM、MINIMUM、CP、CPK。
技术特色
打破常规测量、仅需一台

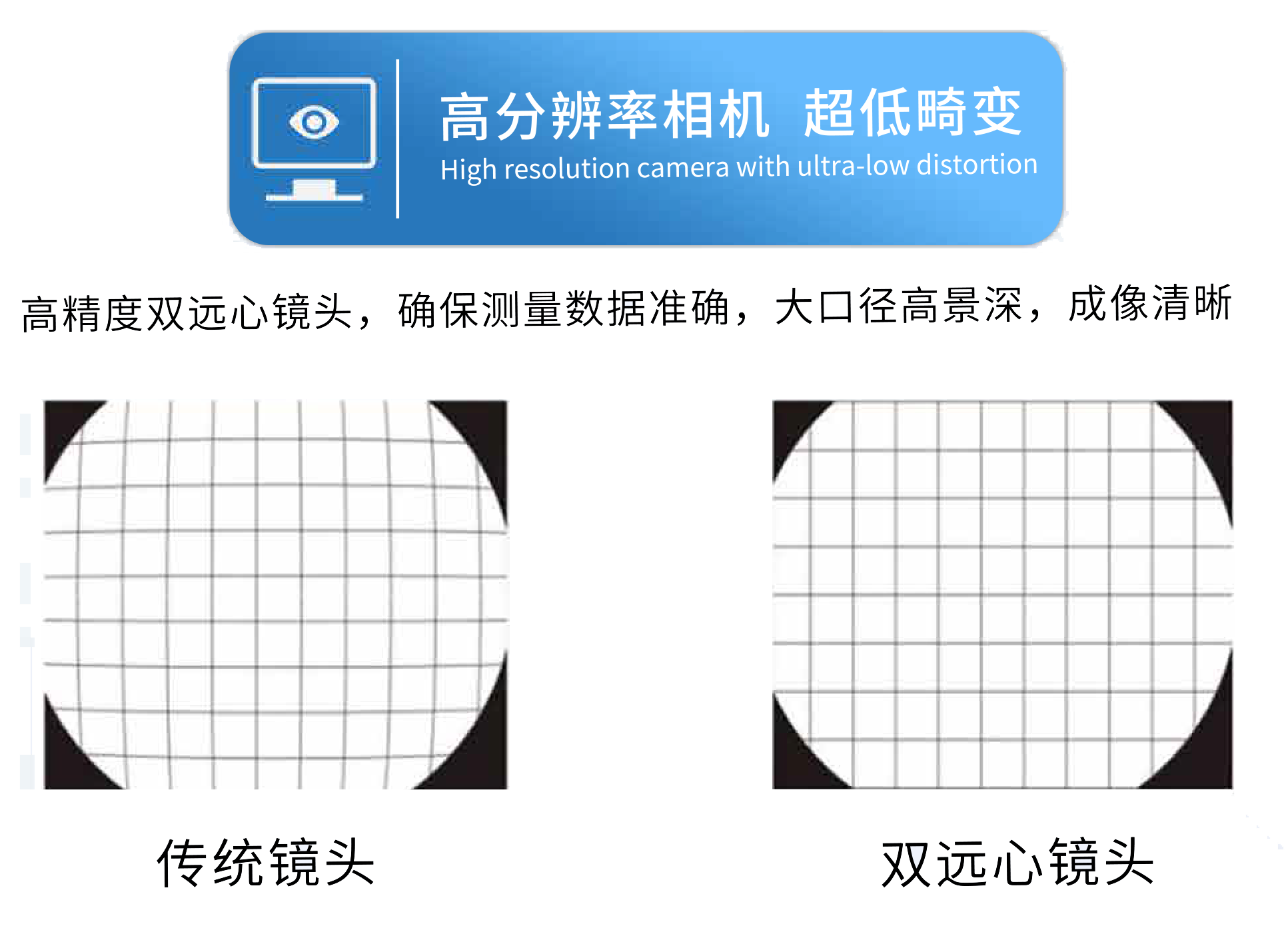

5.1、高分辨率相机 超低畸变

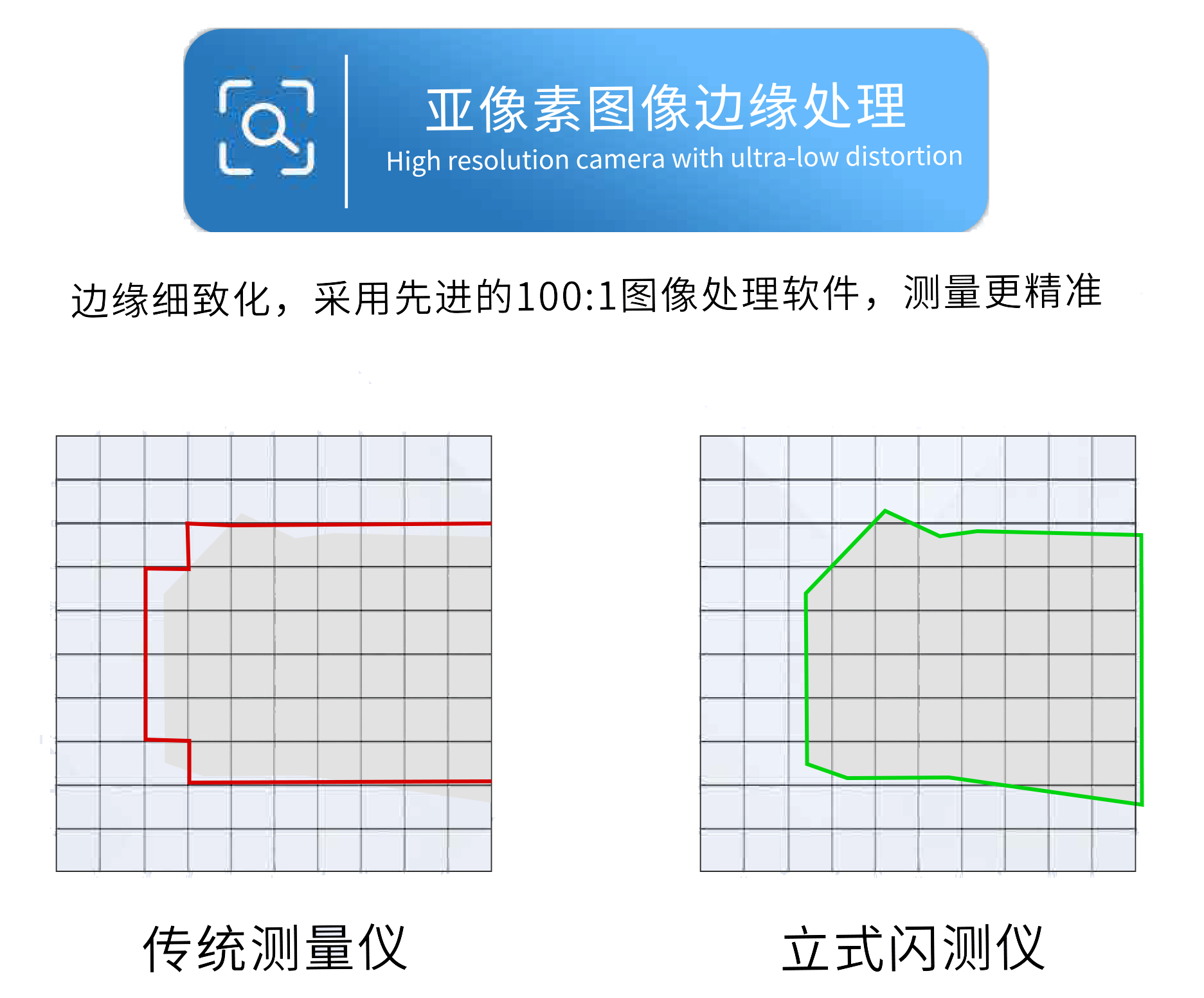

5.2、亚像素图像边缘处理
边缘细致化，采用先进的100:1图像处理软件，测量更精准

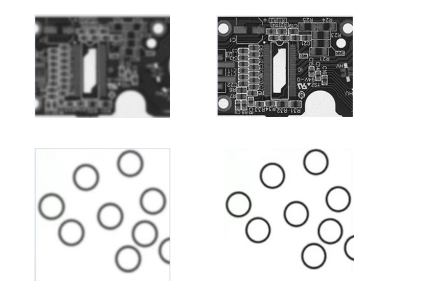

5.3、自动对焦和测量
各种光设置为稳定的边缘检测，自动对焦消除焦点变化，任何可以得到精确测量数据

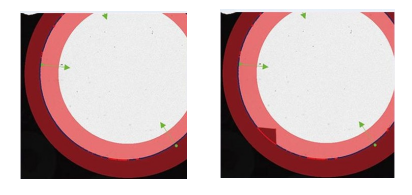

5.4、自动去除毛刺和切屑
5.5、自动识别无需定位
定位精准，可对工件长宽、点、线、圆弧、位置度等要素进行测量

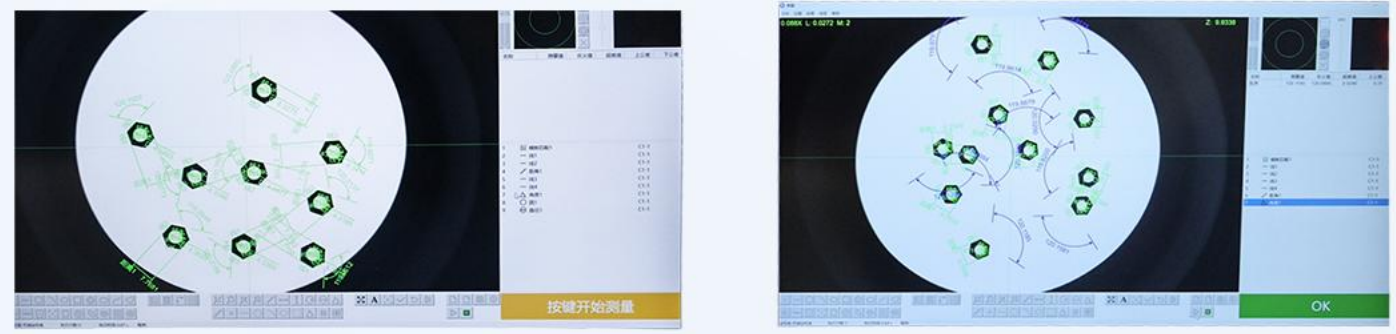

5.6、批量测量，简单高效
一次可测多个工件，可在1秒内测量出编程时的所有尺寸数据，并判断OK或NG
