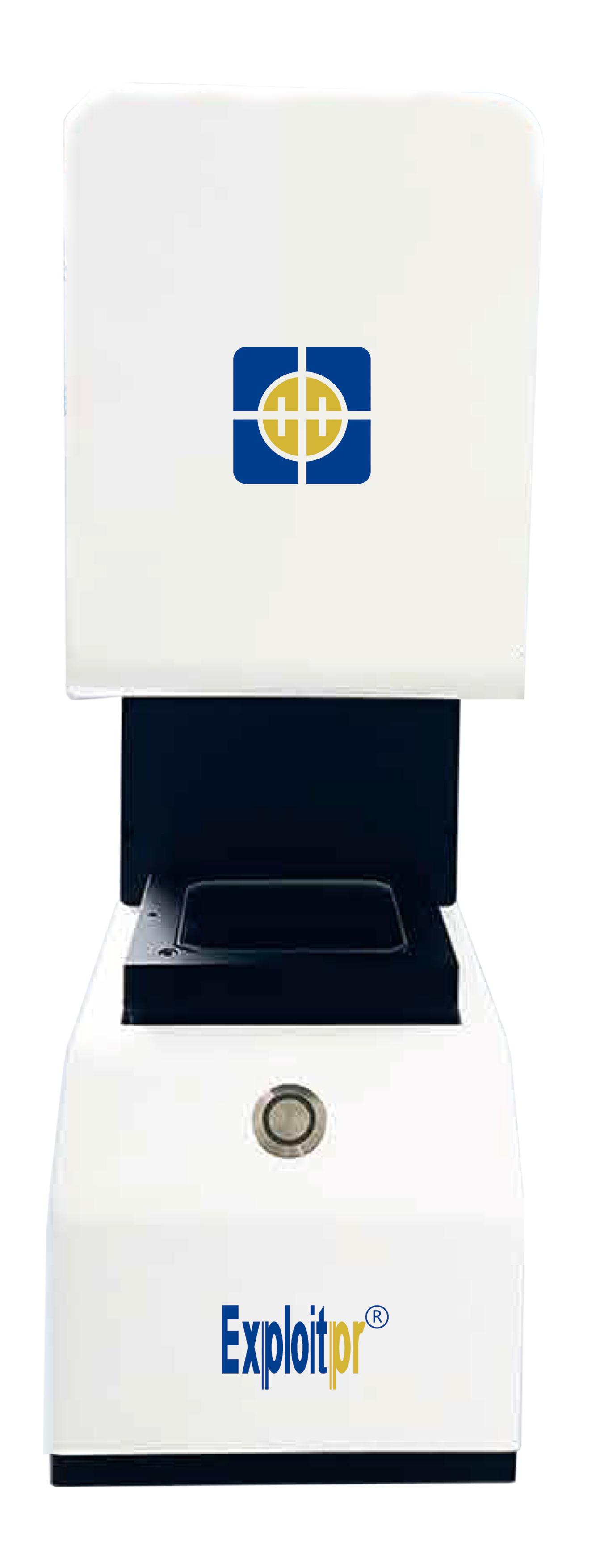

EX-100SC 闪测仪

EX-100SC

台式一键闪测仪

一、仪器介绍：

大视野影像闪测、高精度、全自动，快速测量新理念,

通过将远心成像与智能图像处理软件的完美结合，

繁琐的测量任务，都变得简单。

只需把工件放置到有效测量区域，然后轻轻按一键，

工件二维尺寸瞬间完成测量。

二、打破常规测量：

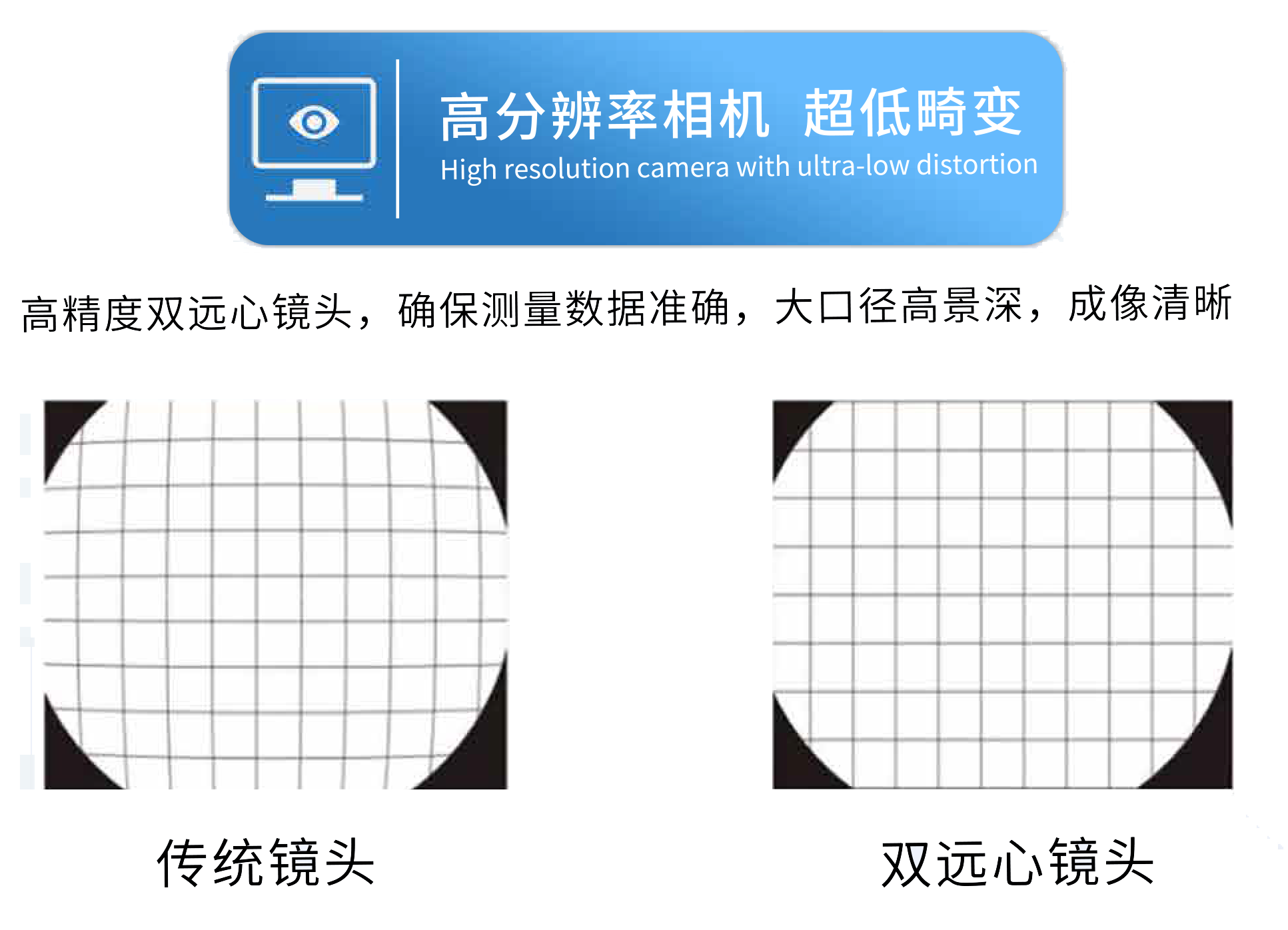

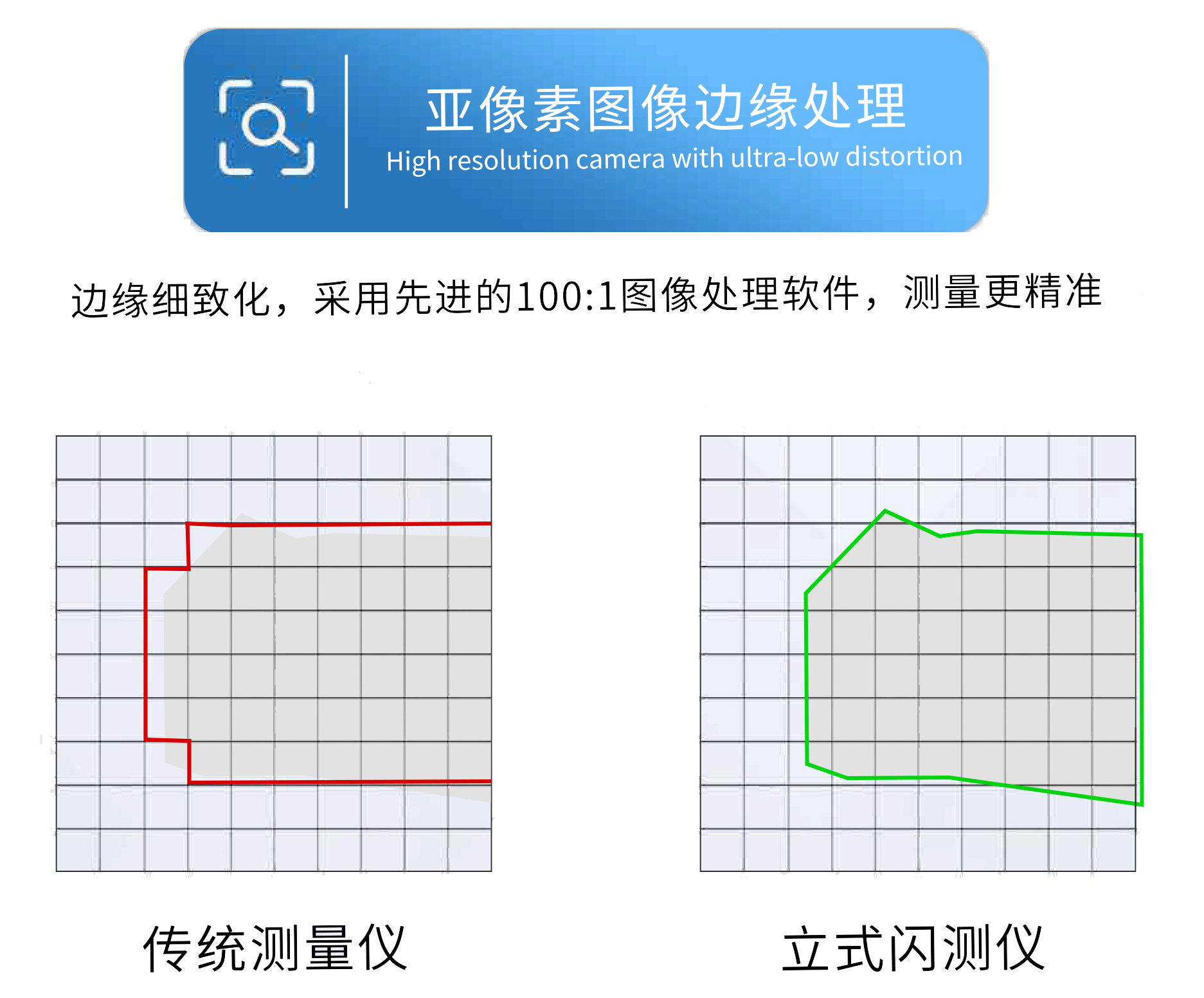

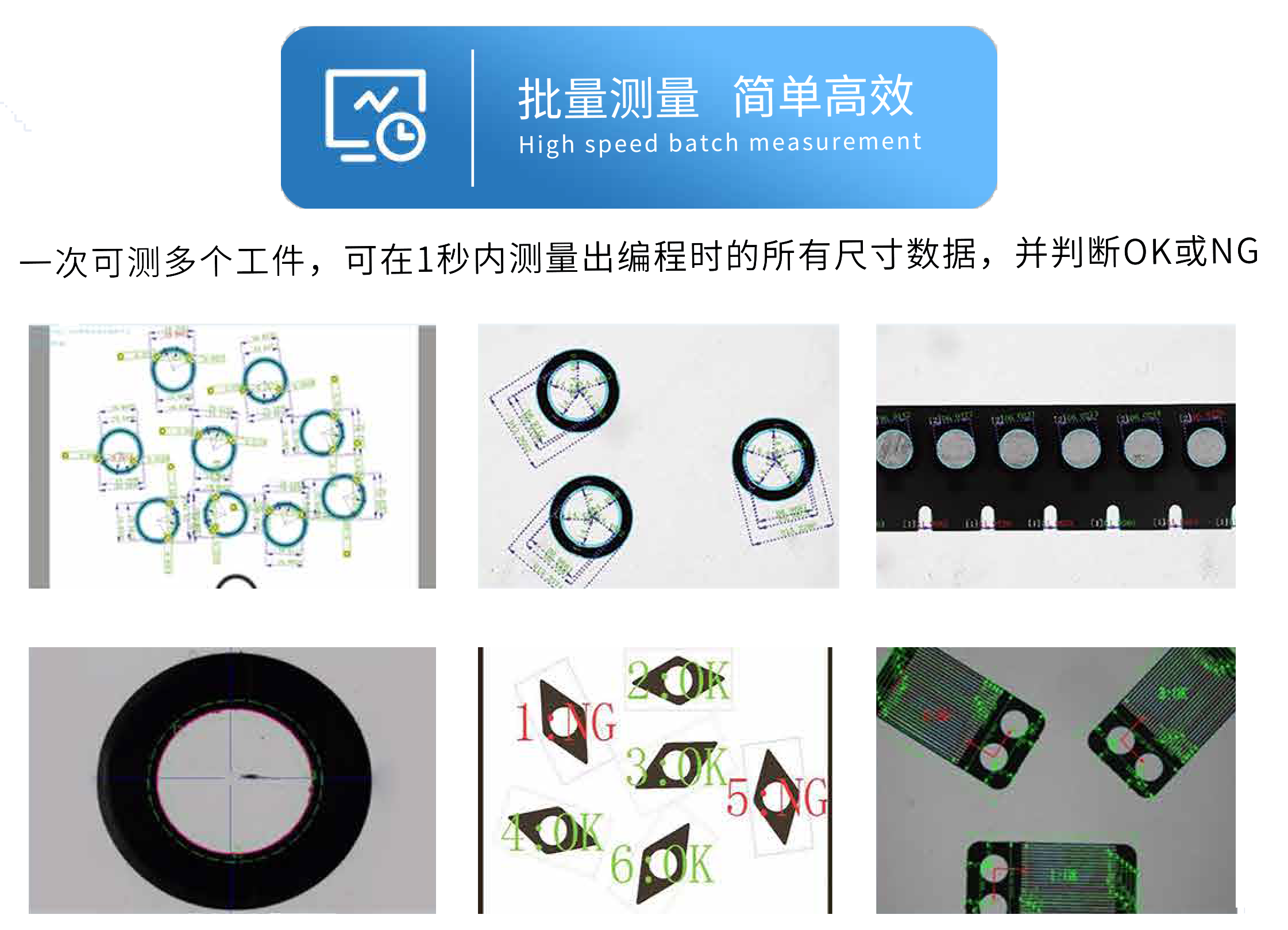

三、亮点

四、技术规格：

自动识别测量，可实现快速、稳定的输出产品数据。具有成像清晰、自动对焦、数据稳定、自动导出报告等功能。

五、软件介绍：

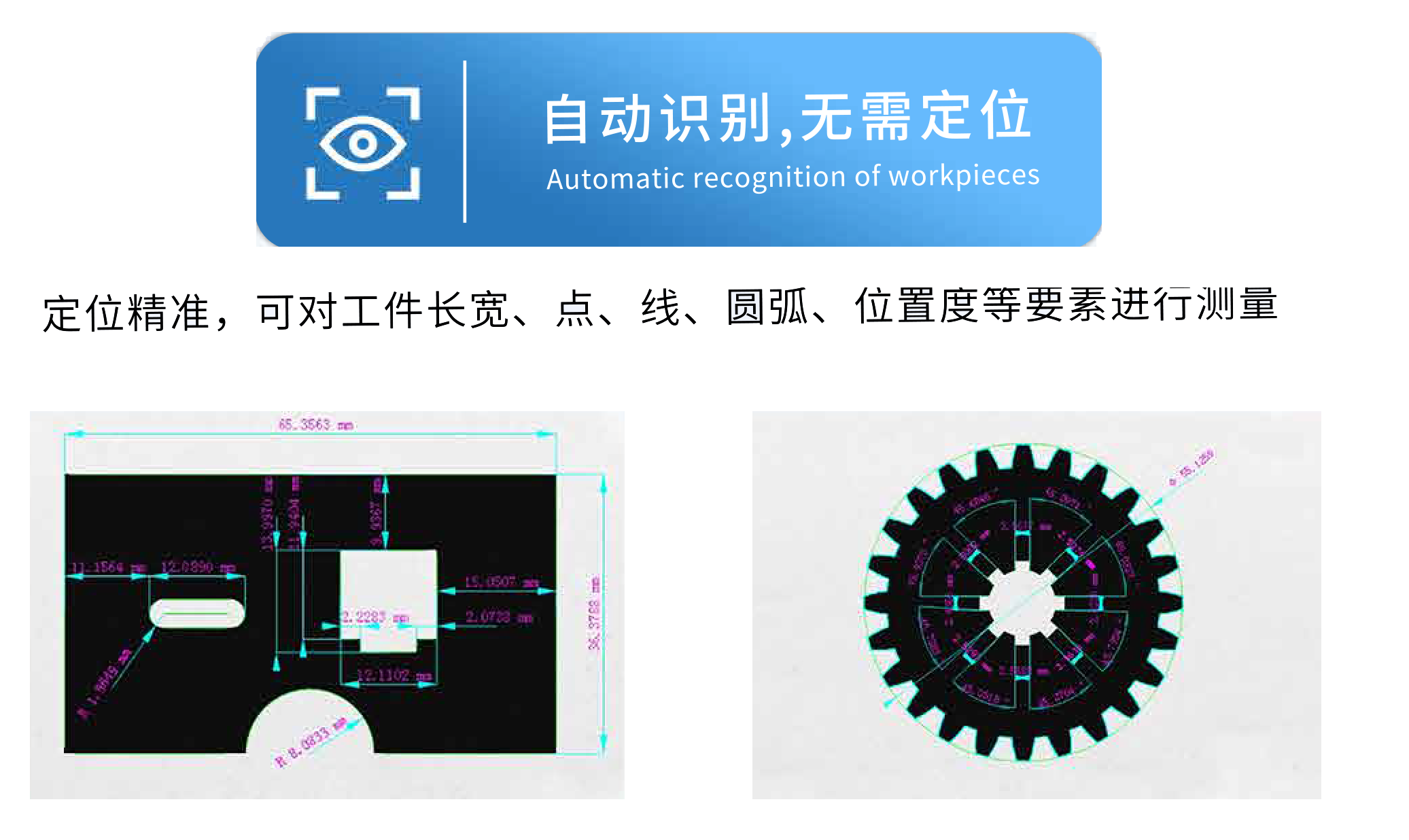

5.1、自动匹配工件，任意放置，一键测量

可自动搜索匹配并调出用户程序,快速识别工件的形状和特征，自动定位测量对象并匹配模板。

5.2、全面的测量元素

点、高点、线、高线、圆(半径、直径、真圆度、周长、面积，大半径、小半径)、弧、矩形(长、宽、周长、面积)、椭圆(长轴、短轴)、键槽(长、宽、周长、面积)、柱直径、密封圈(通过周长计算半径、密封圈大半径、小半径、厚度)测量结果再计算(大值、小值、平均值、求和)。

5.3、标注

距离、X距离、Y距离、半径、直径、角度。

5.4、形状误差评定

直线度、圆度。

5.5、位置误差评定

平行度、垂直度、同心度、位置度。

5.6、坐标系转换

笛卡尔坐标(X，Y)与极坐标(R，)可方便选择。可即时转换测量值的基本单位MM、INCH。坐标平移、坐标旋转，建立工件坐标系。

5.7、测数据

可以自定义EXCEL模板，可以指定输出单元格。软件自带CPK模板，可以计算MEAN、MAXIMUM、MINIMUM、CP、CPK。

六、行业应用：

广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等尺寸较小的产品及零部件的批量快速测量。

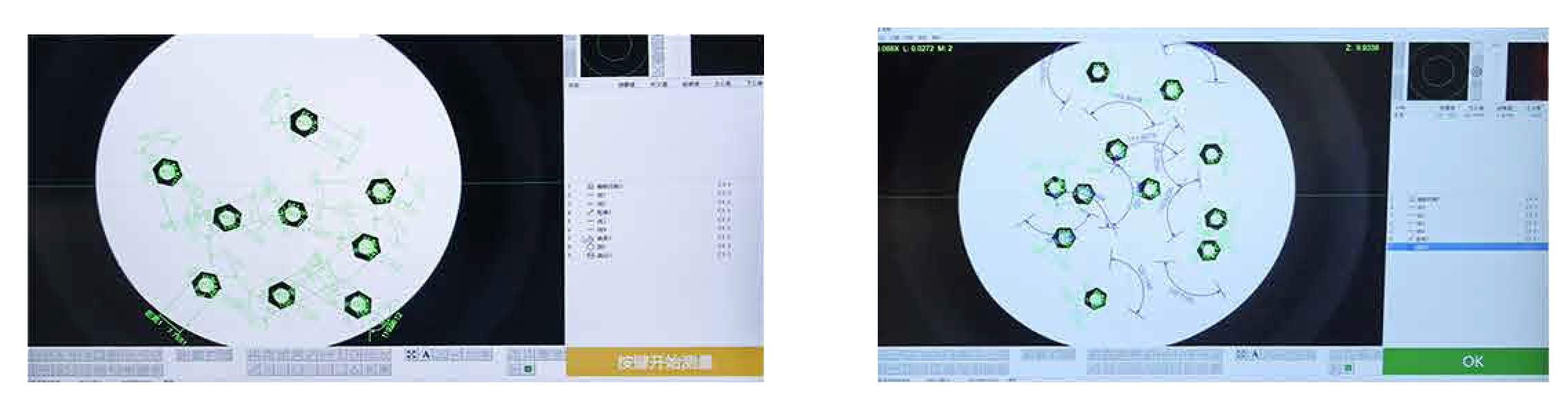

七、应用案例：

一键全尺寸测量，打破常规尺寸测量
