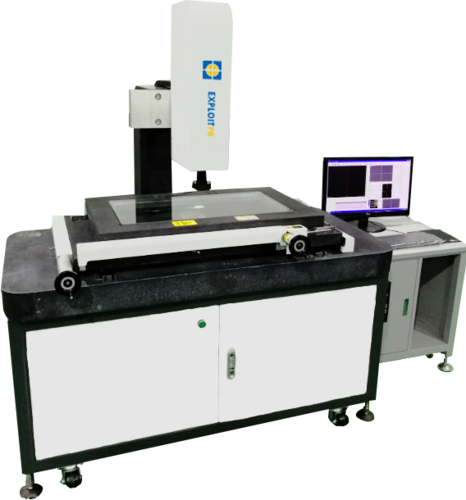

EXCELLENCE M手动大行程系列


EXCELLENCE M手动大行程系列为一款高性能的自动光学影像量测仪。此产品具有高速与精准的特性,可在单一机台上执行多种功能,大大减少重复购置机台的花费与使用空间的浪费。能高效地检测各种工件的轮廓和表面形状及尺寸、角度和位置。特别适用于PCB板、菲林、保护膜、光学玻璃、电子、大型钣金件、连接器、精密机械零件、电子元器件、半导体元器件等行业,实现大批量快速精准检测。


ABUIABAEGAAgk53R4QUoorWLggMwmQQ42wQ
仪器特点

1) 立柱,底板采用天然大理石制作,不形变,高精度,高稳定性

2) 全新流线型的造型设计,外观整洁、直观、大方

3) 采用滚柱精密导轨技术,运行平稳,噪音低,运行速度快

4) 鼠标,手轮操作,简单易用

5) 底光和表面光采用可调试LED冷光源,可实现对各种复杂

     表面工件进行精确量测,采用LED冷光源则可以避免一般

     热光源带来的热胀冷缩的弊病,避免工件二次变形。

6) 采用美国TEO 43万像素工业高清晰彩色CCD

7) 采用STEP-ZOOM定格卡位连续变倍镜头,变倍率无需校正,大大提

      高了工作效率及测量精度,影像放大30X--200X 。

8) Z轴采用平行直线导轨结构设计,减轻了其重量,提高结构的稳定

      性,并减少了其自身变形,提高了Z轴的定位精度及稳定性。

9) 测量软件:功能强大的测量软件

技术参数

         仪器型号

M-6070

          M-120700

仪器参数

测量范围

X

600mm

           1200mm

Y

700 mm

            700mm

Z

200mm

            300mm



玻璃台面

620 mm* 720 mm

   1220mm*720mm

承重

30kg

CCD

美国TEO 800TV线工业高清晰彩色CCD

探针

雷尼绍MCP含针1.2.3.含标准球

视频放大分倍率

影像倍数30X-200X

工作距离

85mm

显示分辨率

0.0001mm

重复性

2μm-3.5um

测量精度

≦(3+L/200um

外形尺寸(mm)

1900*1200*1680

仪器重量(kg)

1200 kg

               2000kg

照明

LED表面光及直轴轮廓冷光源(选配同轴冷光源),亮度可调

电源

110V-220V±10%   50/60Hz   电流大于10A

量测系统

ZONSON2D

保修期

一年

软件特点

一、完美支持Win7操作系统

二、完整的几何测量功能

2D元素:点、线、圆、圆弧、椭

圆、矩形、键槽、圆环、曲线

3D元素:平面、圆柱、圆锥、球、

曲面




三、强大的构造功能

构造:点、线、圆、圆弧、椭圆、矩形、键槽、圆环、曲线、平面、圆柱、圆锥、距离、角度



四、强大的毛边、弱边抓取功能


毛边自动过滤,将凸出或凹陷的地方去除,大大增强了测量的精确性


弱边功能,可轻松拾取工件真实边缘,真正实现了自动化测量

五、完整的公差评价体系

六、尺寸标注、产品图片全景标注



七、简单实用的报表功能

可输出WORD、EXCEL、TXT、DXF等多种多样的报告


EXCEL格式


Word格式


TXT格式

  九、3D测量,可同时支持接触式测头和激光器(选配)

图形以3维显示和操作,更为直观;

支持影像取点测量3D元素;

元素数据以三维显示;

十、CAD导入和导出功能

可同时导入10万个元素;

简化了DXF导入编程的过程;

可以修改CAD默认设置;

可导出IGES档案

支持Gerber文件导入测量,减轻PCB板测量的编程工作量

可导入曲线进行测量
