全自动清洁度颗粒萃取设备
ABUIABACGAAgs_iI4AUo9Pf80QMwyQQ4igU



设备集成压力喷射清洗、清洗剂在线过滤回收、循环精滤于一体,实现零件清洗与颗粒污染物过滤回收同步进行,可及时将零件表面的颗粒污染物收集到滤膜表面,清洗零件结束后即可得到滤膜样本,减少颗粒污染物在清洗剂中滞留时间;颠覆传统手工人力清洗检测的方式,规范了清洁度检测控制流程,提升检测效率。清洗零件操作空间相对独立,内置空气层流系统,净化清洗操作环境,并在人员操作面配置风幕隔离系统,有效隔离清洗区和外部环境,为清洗检测搭建一个洁净的操作平台。设备工作压力状态实时显示,清洗检测压力连续可调、配合不同的清洗喷嘴,可快速方便的清洗零件内腔通道、盲孔、及整体表面的,广泛应用于各种汽车零部件清洁度检测。满足ISO16232-2007,VDA19,GB/T3821-2005等国际及国内标准,满足大众、通用、福特等各大汽车厂清洁度检测标准。

设备运转动力源来自洁净的压缩空气(设备内部没有压力泵/隔膜泵/齿轮泵/真空泵等),动力源持续稳定,洁净安全,无机械旋转磨损器件,不会污染清洗液,保证清洗液压力、流量、温度稳定,可连续不间断运转。存储清洗液容器材质为304不锈钢(无玻璃/高硼硅酸盐等易碎品)安全可靠、坚固稳定,内外精抛,可拆卸清洗。


主要功能


在线过滤制样

      清洗零件后的清洗剂通过在线过滤器,可实现同步自动过滤制样,及时将清洗液中零件表面颗粒污染物收集到检测滤膜表面。无需人工操作过滤清洗液。


循环精滤清洗剂

      设备使用清洁度专用清洗液,清洗液是设备中用来提取颗粒污染物的载体,清洗液本身不能有影响检测结果数据的污染物,设备集成自动精密过滤清洗液功能,保证清洗液在清洗零件前是洁净的,自身洁净度可通过终端过滤装置检验。


隔离防护移门

      电控操作移门可在行程范围内任意位置停滞;配备防夹紧装置防止意外关门夹手。同时配置自锁功能,防止意外断电移门脱落。



辅助照明

      工业级防爆LED辅助照明灯,节能环保、安全可靠,防护等级IP67。

技术参数

设备型号

OPTICIAN-CQ2000

整体尺寸(W*D*H)

1280*800*2000mm(可定制)

主体架台材质

304不锈钢,工业型材

清洗操作区尺寸(W*D*H)

600*500*800mm(可定制)

压力清洗操作室材质

304镜面不锈钢

清洗室自动升降门行程

400mm

清洗操作防护手套长度

360mm(标配L号)

清洗检测压力

0.1MPa -0.5MPa

喷枪换膜过滤器适用滤膜

Ø25mm

喷枪喷嘴

柱状/扇形/实心锥形(标配三种)

清洗液存储容量

30L(15L*2)

专用溶剂清洗剂

AP760

清洗液循环过滤器精度

0.2µm

适用检测滤膜

Ø47mm(可以选配三层串联滤膜制样)

空气净化率

99.995%  HEPA高效净化精度0.3µm

供气量

1200m3/h

排气量

750 m3/h

设备自洁净度

小于0.3mg

总重量

220KG

工作电源

AC220V,50Hz

功率

350W

工作气源

≥0.5MPa,耗气量:75L/min

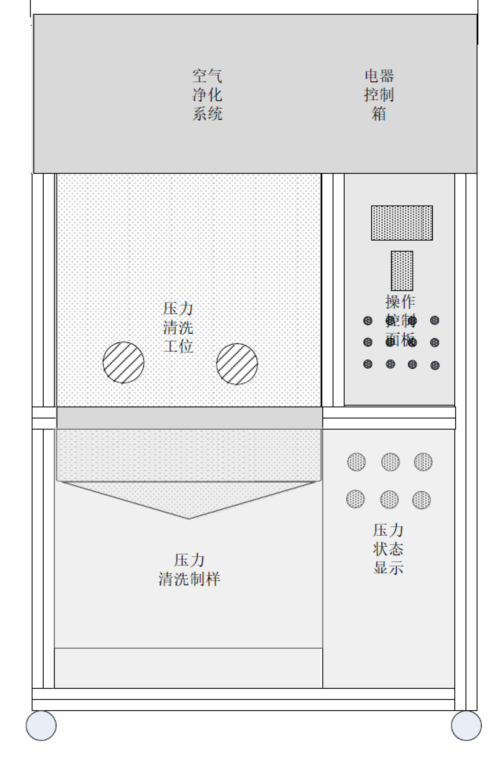

设备尺寸及功能分布图
